HOA KỲ – Khi các nhà máy cơ khí ngày càng tự động hóa và kết nối kỹ thuật số, máy đo tọa độ ba chiều (CMM – coordinate measuring machine) (*) đang ngày càng được ứng dụng rộng rãi so với trước đây chỉ kiểm tra sản phẩm sau khi gia công.
(*) CMM: là một thiết bị đo lường công nghiệp chính xác, được dùng để đo kích thước hình học vật lý của các chi tiết, vật thể mẫu bằng cách xác định tọa độ các điểm trên bề mặt của vật thể đó trong không gian 3 chiều (X, Y, Z).

Những ưu điểm của máy CMM:
– Máy CMM ngày càng được tích hợp trực tiếp vào các cell gia công CNC để kiểm tra ngay trong quá trình sản xuất theo thời gian thực, giúp giảm độ trễ và tỷ lệ lỗi hỏng.
– Các hệ thống khép kín (closed-loop) cho phép tự động điều chỉnh các thông số gia công dựa trên dữ liệu đo lường, nâng cao tính đồng đều của quy trình.
– Các nền tảng đa cảm biến giúp mở rộng khả năng đo lường đối với các biên dạng hình học phức tạp, hỗ trợ đắc lực cho các ngành như hàng không vũ trụ và thiết bị y tế.
– Trí tuệ nhân tạo (AI) và phân tích dữ liệu tạo điều kiện quản lý chất lượng dự đoán thông qua việc sớm phát hiện các xu hướng và sự cố tiềm ẩn.
– Kết nối kỹ thuật số liên kết dữ liệu CMM với các hệ thống CAD, CAM và quản trị doanh nghiệp, hỗ trợ các sáng kiến công nghiệp 4.0 và kỹ thuật số song sinh (digital twins).

Xác minh kích thước là nền tảng của phương pháp kiểm tra không phá hủy (non-destructive testing) (*), một yếu tố chính trong kiểm soát chất lượng sản xuất. Tại các nhà máy cơ khí, công việc đó đã tập trung vào các máy đo tọa độ (CMM) trong nhiều thập kỷ qua. Giờ đây, khi quy trình gia công CNC ngày càng trở nên tự động hóa và kết nối kỹ thuật số, vai trò của công nghệ CMM đang phát triển vượt xa ngoài phạm vi kiểm tra truyền thống sau khi hoàn thành sản phẩm.
(*) Kiểm tra không phá hủy: là tập hợp các phương pháp kiểm tra vật liệu, chi tiết hoặc kết cấu mà không làm hỏng, không làm thay đổi hoặc không làm mất khả năng sử dụng của đối tượng được kiểm tra.

Nền sản xuất hiện đại yêu cầu tốc độ phản hồi nhanh hơn, độ chính xác cao hơn và sự tích hợp liền mạch giữa công đoạn gia công với kiểm soát chất lượng. Do đó, một vài cải tiến quan trọng đang tái định hình cách thức các hệ thống CMM đóng góp vào hiệu suất sản xuất và chất lượng sản phẩm.

Một trong những thay đổi quan trọng nhất là việc tích hợp trực tiếp công nghệ đo lường vào quy trình sản xuất. Thay vì chuyển các chi tiết đã hoàn thiện đến một doanh nghiệp kiểm định độc lập, nhiều nhà sản xuất hiện nay bố trí máy CMM ngay bên trong hoặc cạnh các cell gia công CNC. Các hệ thống cấp phôi tự động và robot công nghiệp sẽ chuyển trực tiếp các chi tiết từ máy công cụ sang máy CMM, giúp giảm thời gian chờ kiểm tra. Quy trình kiểm tra cận dây chuyền (near-line) hoặc kiểm tra ngay trong công đoạn sản xuất (in-process) cho phép các nhà sản xuất phát hiện các sai lệch kích thước từ rất sớm, từ đó giảm phế phẩm, giảm việc sửa chữa và duy trì dòng chảy sản xuất liên tục với sự gián đoạn thấp nhất.

Một bước tiến lớn khác là việc áp dụng mô hình sản xuất khép kín (closed-loop manufacturing). Phần mềm CMM hiện đại không còn đơn thuần ghi lại dữ liệu đo lường; nó chủ động giao tiếp với các máy công cụ CNC và hệ thống điều hành sản xuất. Khi phát hiện ra các sai lệch kích thước, kết quả đo có thể được sử dụng để tự động điều chỉnh lượng bù dao (tool offsets) hoặc các thông số gia công trước khi chi tiết tiếp theo được sản xuất.

Vòng lặp phản hồi này giúp duy trì việc kiểm soát quy trình chặt chẽ hơn, nâng cao tính đồng đều giữa các lô sản xuất và giảm bớt sự phụ thuộc vào các thao tác thủ công. Khi các nhà sản xuất hướng tới mức độ tự động hóa cao hơn, công nghệ đo lường khép kín đã trở thành một yếu tố thiết yếu của nhà máy thông minh.

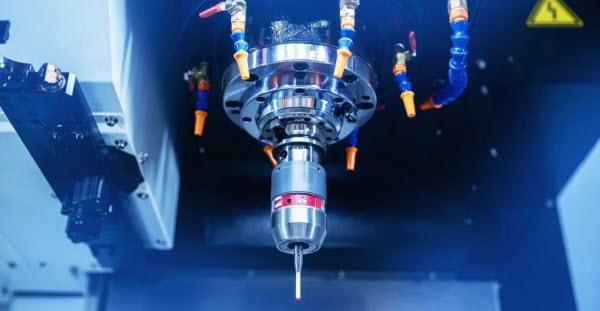

Sự tiến hóa không ngừng của công nghệ đo lường đa cảm biến (multi-sensor) cũng đang mở rộng khả năng của các hệ thống CMM. Các đầu dò chạm (touch-trigger) tiêu chuẩn vẫn đạt hiệu quả cao đối với việc đo lường kích thước chính xác, nhưng nhiều máy CMM hiện đại ngày nay đã kết hợp đầu dò tiếp xúc với máy quét laser, hệ thống camera quang học và cảm biến ánh sáng trắng.

Các nền tảng đa cảm biến này cho phép các nhà sản xuất kiểm tra đa dạng các biên dạng hình học của chi tiết hơn chỉ trong một lần gá đặt. Các bề mặt tự do (freeform) phức tạp, các chi tiết mỏng, tinh xảo và các chi tiết cơ khí chính xác có cấu tạo tinh vi đều có thể được đo lường hiệu quả hơn trong khi vẫn duy trì mức độ chính xác theo yêu cầu của các ngành như hàng không vũ trụ, sản xuất thiết bị y tế và kỹ thuật ô tô.

Công nghệ AI và phân tích dữ liệu nâng cao bắt đầu đóng vai trò quan trọng trong ngành đo lường. Các phần mềm kiểm tra hiện tại có thể tự động nhận diện các đặc tính của chi tiết, tối ưu hóa quỹ đạo đo và phân tích xu hướng đo lường trên hàng ngàn sản phẩm. Các thuật toán học máy giúp nhận biết những thay đổi dần dần của quy trình, dự đoán độ mòn của dụng cụ cắt và cảnh báo các vấn đề chất lượng tiềm ẩn trước khi hình thành lỗi. Thay vì chỉ đóng vai trò như một công cụ kiểm tra đơn thuần, máy CMM đang trở thành một nguồn cung cấp dữ liệu sản xuất thông minh quan trọng, hỗ trợ quản lý chất lượng dự đoán và cải tiến quy trình liên tục.

Kết nối kỹ thuật số là một xu hướng định hình khác cho công nghệ CMM. Khi các nhà sản xuất đón nhận các nguyên lý của công nghiệp 4.0, máy CMM đang trở nên tích hợp toàn diện vào các môi trường sản xuất kỹ thuật số. Dữ liệu kiểm tra có thể được liên kết trực tiếp với các mô hình CAD, chương trình CAM, hệ thống điều hành sản xuất (MES) và phần mềm hoạch định nguồn lực doanh nghiệp (ERP). Sự tích hợp này cho phép khả năng truy xuất nguồn gốc toàn diện trong suốt quy trình sản xuất, đồng thời hỗ trợ các kỹ thuật số song sinh và giám sát thời gian thực hiệu suất sản xuất. Các giao thức truyền thông chuẩn hóa cũng giúp các hệ thống đo lường và thiết bị CNC từ các nhà cung cấp khác nhau trao đổi thông tin một cách liền mạch.

Cuối cùng, những tiến bộ trong công nghệ quét tốc độ cao đang gia tăng đáng kể năng suất kiểm tra. Các đầu dò quét liên tục và hệ thống quang học không tiếp xúc có thể thu thập hàng triệu điểm đo chỉ trong một khoảng thời gian ngắn so với các phương pháp kiểm tra điểm-đối-điểm (point-to-point) truyền thống. Thay vì chỉ xác minh một vài đặc tính được chọn lọc, các nhà sản xuất ngày nay có thể tạo ra các bản đồ bề mặt chi tiết, mang lại cái nhìn toàn diện hơn về biên dạng hình học của chi tiết. Tập dữ liệu phong phú này giúp cải thiện việc xác minh dung sai kích thước và hình học, hỗ trợ các ứng dụng thiết kế ngược (reverse engineering) (*) và nâng cao mức độ tin cậy vào chất lượng của các chi tiết gia công phức tạp.
(*) Reverse engineering: khi có sẵn một sản phẩm vật lý (nhưng không có bản vẽ thiết kế hay file CAD gốc), cần sử dụng các thiết bị đo quét (như máy CMM, máy quét laser 3D) để quét bề mặt sản phẩm, từ đó dựng lại thành file CAD 3D trên máy tính.

Tóm lại, những phát triển này chứng minh rằng công nghệ CMM không còn bị giới hạn trong các nỗ lực kiểm soát chất lượng đơn thuần. Nó đã trở thành một phần không thể tách rời của các hoạt động gia công CNC hiện đại, cung cấp phản hồi theo thời gian thực, phân tích dữ liệu thông minh và tích hợp kỹ thuật số liền mạch. Khi ngành sản xuất tiến tới sự tự động hóa cao hơn và các hệ thống sản xuất thông minh hơn, máy CMM ngày càng đóng vai trò chiến lược trong việc giúp các nhà sản xuất nâng cao độ chính xác, tăng cường hiệu suất và duy trì chất lượng sản phẩm đồng nhất ở mức cao.
