CHLB ĐỨC – Công ty EWS Weigele đã giới thiệu một hệ thống giúp thay đổi dụng cụ một cách nhanh chóng và dễ dàng đối với ổ chứa dao dạng tháp pháo của máy tiện đầu cố định. Sản phẩm được Công ty GEWEFA UK phân phối độc quyền tại Anh.

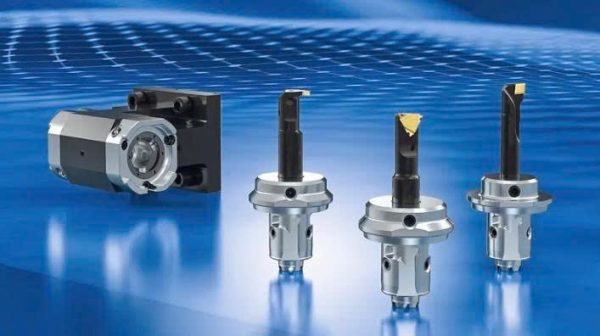

Hệ thống thay đổi nhanh Varia.VXT mới của công ty EWS Weigele đã gia nhập dòng sản phẩm Varia.VX, được giới thiệu lần đầu tiên cách đây vài năm.
Khách hàng có thể sử dụng mảnh dao tiện VXT chuyên biệt, cho phép tích hợp chức năng thay đổi dụng cụ một cách nhanh chóng, tiết kiệm chi phí vào cùng một máy phay tiện và máy tiện đa chức năng.
Được thiết kế đặc biệt nhằm đảm bảo tính nhất quán, độ chính xác và độ ổn định trong quá trình tiện, cơ cấu của hệ thống VXT có kích thước nhỏ gọn, cho phép quy trình gia công thực hiện ở khoảng cách gần với ổ chứa dao dạng tháp pháo, tạo sự linh hoạt tối đa khi lập trình các chu kỳ cắt.
Đầu kẹp có độ cứng cao, điều này rất quan trọng khi cắt các chi tiết đang quay nhằm tránh đầu của dụng cụ bị lệch và hạn chế rung lắc, giúp tạo bề mặt hoàn thiện vượt trội cho chi tiết gia công.
Trọng tâm của cải tiến về đầu kẹp dụng cụ là thành phần uốn cong hình nón đôi với các điểm đỡ cách xa nhau. Độ đàn hồi được thiết kế vào hình nón thứ hai ở phía sau bộ chuyển đổi, kết hợp với các vít kẹp bổ sung ở khu vực chuôi, mang lại cho hệ thống khả năng giảm chấn vượt trội, giảm rung động và tối đa hóa tuổi thọ của dụng cụ.
Giá đỡ dụng cụ có hai mặt và độ côn vừa khít với nhau, được lắp trong ổ chứa dao dạng tháp pháo, không chỉ đảm bảo truyền mô-men xoắn cao mà còn định hướng chính xác đầu của dụng cụ.
Độ lặp lại của việc định vị dụng cụ là ± 2 micron và mô-men xoắn có thể truyền đến 160 Nm với hệ thống thay đổi nhanh VXT3 hoặc 200 Nm với hệ thống VXT4 lớn hơn, mặc dù những con số này có thể được điều chỉnh tăng lên. Áp suất làm mát xuyên dụng cụ tối đa là 80 bar. Giá đỡ dụng cụ VDI và BMT có sẵn cho ổ chứa dao dạng tháp pháo hình sao.
Khả năng thay đổi nhanh, dù là dụng cụ tĩnh hay dụng cụ truyền động, giúp giảm đáng kể thời gian thay đổi dụng cụ, nâng cao năng suất. Lợi thế về tính chất mô-đun của dòng máy tiện Varia giúp cho sản phẩm có giá cả phải chăng và đặc biệt phù hợp với các nhà máy sản xuất nhiều loại phôi khác nhau, như các xưởng gia công theo hợp đồng phụ.
Để xem các tin bài khác về “Máy tiện”, hãy nhấn vào đây.
Nguồn: Machinery
