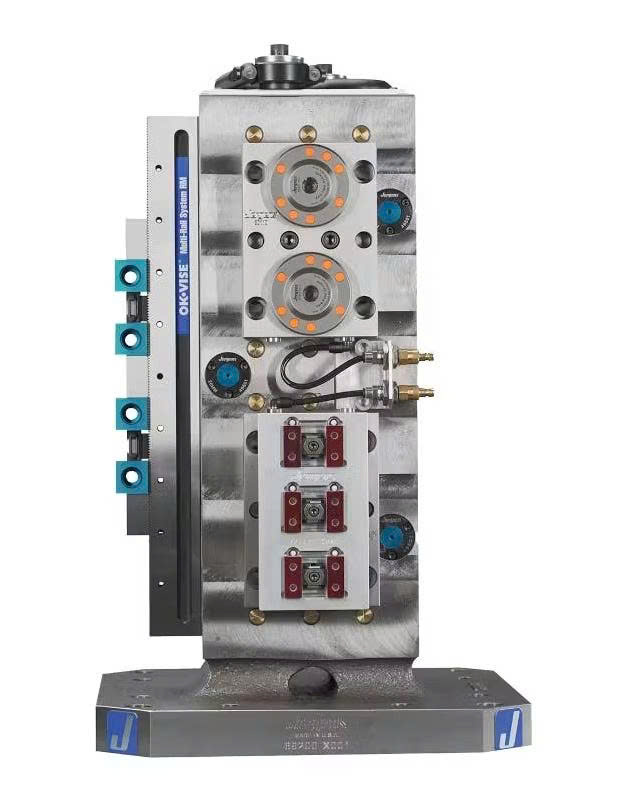

MỸ – Các đồ gá (1) bằng gang của Công ty Jergens được sản xuất tại Mỹ và hệ thống lắp dụng cụ Ball Lock và QLS, chúng cung cấp nhiều tính năng hơn cho hoạt động gia công trên máy CNC trục ngang, cùng chức năng thay đổi nhanh. (1) Đồ gá: trong máy gia công CNC, đây là các thiết bị dùng để cố định phôi (chi tiết cần gia công) một cách chắc chắn trong quá trình gia công như khoan, tiện, phay, mài, … Chúng giúp đảm bảo phôi được giữ đúng vị trí, ổn định, và chính xác để máy gia công có thể hoạt động hiệu quả, an toàn và đạt được độ chính xác cao.
Hai hệ thống lắp dụng cụ mới cho phép khả năng thay đổi nhanh chóng các ê tô lớn và nhỏ. Hệ thống Ball Lock cung cấp tính năng tăng cường sử dụng ê tô sản xuất lớn hơn và gia công tấm, trong khi hệ thống QLS dành cho các giải pháp nhỏ hơn, chẳng hạn như ê tô tự định tâm phổ biến của Công ty OK Vise và Jergens. Đồ gá được lắp thông qua lắp trực tiếp hoặc hệ thống zero point system (ZPS), cung cấp khả năng thay đổi nhanh chóng cho toàn bộ thiết lập.
Kiểu đồ gá mới bao gồm hình vuông, hình chữ thập và hình chữ nhật. Kiểu hình vuông và hình chữ thập rất phù hợp với thiết lập mật độ cao, nhiều phần hoặc kết hợp nhiều thao tác vào một thiết bị.
Đồ gá kiểu chữ thập cho phép tăng thêm lợi ích là tăng khả năng tiếp cận trục chính gần đồ gá, loại bỏ nhu cầu sử dụng các dụng cụ quá dài.
Các mặt thẳng đứng lớn hơn của các đồ gá hình chữ nhật lý tưởng cho các ứng dụng liên quan đến phôi lớn.
Đồ gá của công ty Jergens có thể tùy chỉnh tích hợp vào các dự án thiết kế và xây dựng tùy chỉnh hoàn chỉnh. Các mẫu tấm lót phổ biến bao gồm lưới ren, lưới ren có ống lót và lưới ren cho các ứng dụng cố định mô-đun hoặc để thay đổi nhanh, cần thêm ống lót Ball Lock hoặc mô-đun ZPS.
Đồ gá bằng gang đúc loại 40 giảm ứng suất một mảnh được thiết kế cho các ứng dụng có độ cứng tối đa. Các thiết bị này tăng khả năng gia công theo chiều ngang và giữ phôi vững chắc cho việc tùy chỉnh để phù hợp với nhu cầu cụ thể của khách hàng.
Để xem các tin bài khác về “Đồ gá”, hãy nhấn vào đây.
Nguồn: American Machinist
