CHLB ĐỨC – Tập đoàn Rohde and Schwarz (RS) đã giới thiệu cảm biến công suất RF (radio frequency power sensor) (*) đầu tiên trên thế giới sử dụng đầu nối 0,8 mm, cho phép đo lường liền mạch từ dải DC đến 150 GHz.
(*) Power sensor: là thiết bị dùng để đo mức công suất của tín hiệu sóng vô tuyến (radio frequency), tức là năng lượng mà một tín hiệu điện từ mang theo trong các hệ thống không dây. Nói đơn giản, nếu xem tín hiệu RF là “dòng năng lượng vô hình” chạy trong cáp hoặc lan truyền trong không gian, thì cảm biến công suất RF cho biết dòng năng lượng đó mạnh hay yếu.

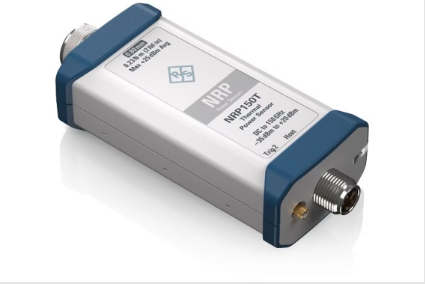

Thiết bị mới mang tên RS Nrp150T là đầu dò công suất nhiệt do tập đoàn điện tử Rohde and Schwarz phát triển. Sản phẩm được trang bị đầu nối RF đồng trục hiệu năng cao thế hệ mới, đường kính 0,8 mm, cho phép đo lường dải tần đến 150 GHz. Theo nhà sản xuất, đây là cảm biến công suất RF thương mại có dải tần liên tục rộng nhất hiện nay, mở ra nhiều ứng dụng mới trong lĩnh vực đo công suất tần số cao, như các băng tần radar ô tô trong tương lai. Đồng thời, cảm biến băng rộng này giúp đơn giản hóa quá trình kiểm tra xác nhận và hiệu chuẩn các thiết bị sóng vô tuyến (RF).

Tập trung cho nghiên cứu ở các dải tần cao hơn
Hiện nay, lĩnh vực hệ thống hỗ trợ lái và xe tự động ADAS/AD (advanced driver assistance systems) đang phối hợp với các tổ chức tiêu chuẩn hóa để xác định các dải tần lên đến 148,5 GHz cho radar ô tô thế hệ mới. Ngoài ứng dụng trong lĩnh vực ô tô, đầu dò công suất này còn cho phép đo công suất trong các lĩnh vực như thông tin vệ tinh, liên kết giữa các vệ tinh, thiên văn học vô tuyến, đồng thời đặc biệt hỗ trợ nghiên cứu ở các vùng tần số rất cao.

Nâng cao hiệu quả nhờ tốc độ đo nhanh và dải tần rộng
Đầu dò công suất nhiệt RS Nrp150T có khả năng thực hiện đến 500 phép đo mỗi giây. Kết hợp với dải tần cực rộng, thiết bị cho phép đo quét toàn bộ phổ chỉ trong một lần, từ đó rút ngắn thời gian kiểm tra và hiệu chuẩn máy phân tích mạng vector (vector network analyzer) (*) cũng như các thiết bị RF khác. Cảm biến công suất này tương thích với mọi ứng dụng sử dụng đầu nối RF 0,80 mm thế hệ mới cho tần số đến 150 GHz, phù hợp cho cả phát triển thiết bị lẫn sản xuất linh kiện.
(*) Máy phân tích mạng vector (VNA – vector network analyzer): hoạt động bằng cách chủ động gửi một tín hiệu đi vào linh kiện cần đo, sau đó nó đo lường phần tín hiệu bị phản xạ ngược lại và phần tín hiệu truyền xuyên qua linh kiện đó. Qua đó, biết được tính chất của linh kiện khi tín hiệu đi qua nó. Ứng dụng của máy VNA: kiểm tra các radar trên ô tô tự lái để chúng nhận diện vật cản một cách chính xác ở tần số siêu cao.

Hiệu năng kỹ thuật cao cùng tính thân thiện
Đầu dò công suất nhiệt RS Nrp150T có dải động rộng từ –35 đến +20 dBm (decibel milli watt – đơn vị đo công suất trong điện – điện tử – viễn thông) và độ ổn định lâu dài cao. Thiết bị có khả năng bù trừ ảnh hưởng của nhiệt độ môi trường trong phạm vi từ 0 đến 50 độ C, đồng thời mang lại độ ổn định tuyệt vời trong suốt quá trình hoạt động. Đầu dò cũng ít bị ảnh hưởng bởi nhiệt độ bên ngoài và các tín hiệu ngoài dải tần. Với tỷ số sóng đứng tối đa (VSWR – voltage standing wave ratio) (*) chỉ 1,7, cảm biến đảm bảo khả năng ghép nối tốt và truyền năng lượng hiệu quả. Nhờ kết nối USB (universal serial bus), thiết bị dễ sử dụng và có thể kết nối với máy tính tiêu chuẩn hoặc thiết bị có hệ điều hành Android thông qua ứng dụng điều khiển từ xa miễn phí hoặc bộ điều khiển trung tâm RS NRX của tập đoàn Rohde and Schwarz.
(*) Voltage standing wave ratio: là một chỉ số đo lường mức độ phối hợp trở kháng giữa nguồn phát (máy phát, máy phân tích mạng vector) và tải (ăng-ten, linh kiện). Nói một cách đơn giản, nó cho biết: có bao nhiêu phần trăm năng lượng được truyền đi thành công và bao nhiêu phần trăm bị “dội ngược lại” nguồn.

Truy xuất chuẩn đo lường quốc gia
Tương tự như các dòng cảm biến công suất NRPxT khác của tập đoàn Rohde and Schwarz, thế hệ Nrp150T mới đảm bảo khả năng truy xuất nguồn gốc đo lường theo tiêu chuẩn của các viện đo lường quốc gia (NMI – national metrology institutes), một điều kiện tiên quyết để thương mại hóa và ứng dụng công nghiệp bất kỳ dải tần nào. Đáng chú ý, viện vật lý kỹ thuật CHLB Đức (PTB – Physikalisch-technische bundesanstalt) cùng các cơ quan đo lường châu Âu, với sự hợp tác và hỗ trợ công nghệ từ tập đoàn Rohde and Schwarz, đã lần đầu tiên thiết lập thành công hệ thống truy xuất chuẩn cho dải tần D (từ 110 đến 170 GHz). Thành tựu này bao gồm các dãy tần số lên đến 150 GHz mà các đầu cảm biến Nrp150T đang sử dụng.

Để xem các tin bài khác về “Cảm biến công suất”, hãy nhấn vào đây.



Nguồn: Hannover Messe
