Hệ thống lưu trữ năng lượng bằng pin (BESS) là một tổ hợp bao gồm nhiều thành phần chức năng như pin, hệ thống quản lý pin (BMS), quản lý năng lượng (EMS), quản lý nhiệt (TMS), hệ thống chuyển đổi năng lượng (PCS),…. Các hệ thống này phối hợp với nhau để thực hiện chức năng lưu trữ và điều phối năng lượng, đồng thời đảm bảo quá trình vận hành diễn ra ổn định và an toàn.

Trong thực tế, những thành phần này không tồn tại độc lập, mà được tích hợp và vận hành trong một không gian vật lý chung – thường được gọi là lớp vỏ bảo vệ (enclosure). Đây không chỉ là nơi bố trí thiết bị, mà còn là lớp trung gian giữa hệ thống và môi trường bên ngoài, nơi các điều kiện vận hành như nhiệt độ, độ ẩm và an toàn được kiểm soát.

Trong bài viết lần này, ban biên tập technologyMAG chia sẻ về lớp vỏ bảo vệ của hệ thống BESS, từ vai trò, cấu trúc đến các yếu tố thiết kế quan trọng ảnh hưởng trực tiếp đến hiệu suất và độ an toàn của hệ thống.

Lớp vỏ bảo vệ của hệ thống BESS
Vỏ bảo vệ có thể được hiểu là một không gian vật lý được thiết kế có chủ đích để chứa, bảo vệ và duy trì điều kiện vận hành cho hệ thống lưu trữ năng lượng bằng pin.

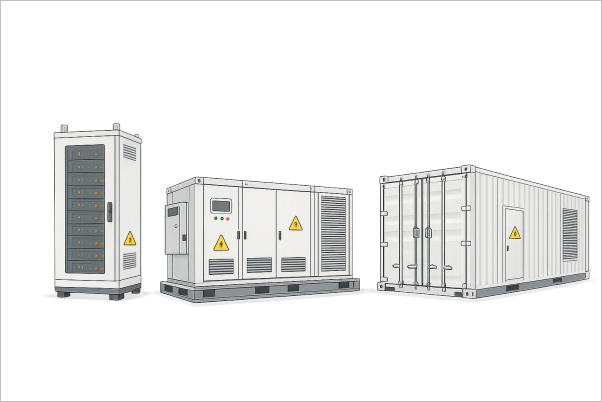

Vỏ bảo vệ phổ biến nhất dành cho BESS là container nhờ tính tiêu chuẩn hóa và khả năng vận chuyển thuận tiện. Trên thực tế, BESS còn tồn tại nhiều hình thức vỏ bảo vệ khác nhau, phù hợp với từng nhu cầu sử dụng như tủ (cabinet), module hoặc được tích hợp trực tiếp vào hệ thống công trình (building-integrated BESS).

Điều này phản ánh một đặc điểm cốt lõi: Vỏ bảo vệ của BESS không phải là một sản phẩm cố định, mà là một bài toán thiết kế. Hình dạng, kích thước và cấu trúc của chúng luôn gắn chặt với điều kiện môi trường, quy mô hệ thống và mục tiêu vận hành cụ thể.

Vai trò cốt lõi của vỏ bảo vệ
Vai trò quan trọng nhất của lớp vỏ không phải là bảo vệ đơn thuần, mà là tạo ra một môi trường vận hành có kiểm soát.

Các cell pin lithium-ion thường hoạt động trong một điều kiện vận hành tương đối hẹp. Nhiệt độ quá cao có thể đẩy nhanh quá trình lão hóa, trong khi nhiệt độ thấp làm giảm hiệu suất. Độ ẩm, bụi và các tác nhân môi trường khác cũng có thể ảnh hưởng đến độ bền cách điện và độ tin cậy của hệ thống.

Vỏ bảo vệ là lớp đầu tiên kiểm soát những yếu tố này. Thông qua thiết kế kín, vật liệu phù hợp và các giải pháp cách nhiệt, lớp vỏ của BESS giúp tách biệt hệ thống khỏi môi trường bên ngoài. Quan trọng hơn, nó tạo điều kiện để các cơ chế kiểm soát bên trong hoạt động hiệu quả.

Ngoài ra, vỏ bảo vệ còn đóng vai trò như một “biên an toàn” khi xảy ra sự cố. Trong các tình huống như thermal runaway (quá nhiệt), lớp vỏ không chỉ giữ vai trò chứa đựng các thành phần của hệ thống, mà còn điều hướng lượng nhiệt và khí được giải phóng. Nếu được thiết kế đúng, nó có thể giới hạn phạm vi ảnh hưởng của sự cố và giảm thiểu rủi ro lan rộng.

Thiết kế cơ khí và cấu trúc của lớp vỏ
Ở mức cơ bản, vỏ bảo vệ là một cấu trúc chịu lực. Tuy nhiên, yêu cầu đối với cấu trúc này không hề đơn giản.

Trước hết, lớp vỏ phải đảm bảo độ bền cơ học để chịu được tải trọng của các rack pin, thiết bị đi kèm và các tác động bên ngoài như gió, rung động hoặc va chạm trong quá trình vận chuyển. Với các hệ thống lớn, các yếu tố như tải trọng động đất hoặc điều kiện môi trường khắc nghiệt cũng cần được tính đến ngay từ giai đoạn thiết kế.

Bên cạnh đó, cấu trúc vỏ bảo vệ còn phải đảm bảo độ kín cần thiết để kiểm soát bụi và nước, đồng thời vẫn cho phép các luồng không khí hoặc chất làm mát di chuyển theo đúng hướng thiết kế. Điều này dẫn đến các yêu cầu khắt khe: vừa kín để bảo vệ, vừa có độ mở để đảm bảo khả năng vận hành.

Một yếu tố khác thường bị đánh giá thấp là bố trí không gian bên trong. Khoảng cách giữa các rack pin, vị trí lối đi, khả năng truy cập để bảo trì và cách tổ chức dây dẫn đều ảnh hưởng trực tiếp đến khả năng vận hành và bảo trì lâu dài. Một lớp vỏ có thiết kế không hợp lý có thể khiến việc thay thế hoặc kiểm tra thiết bị trở nên khó khăn, làm tăng chi phí vận hành trong suốt vòng đời hệ thống.

Có thể nói, thiết kế vỏ bảo vệ thực chất là một bài toán cân bằng giữa nhiều yếu tố. Ví dụ, một lớp vỏ kín hơn giúp tăng khả năng bảo vệ trước môi trường, nhưng lại gây khó khăn cho việc tản nhiệt. Ngược lại, thiết kế thông thoáng hơn có thể cải thiện hiệu quả làm mát, nhưng làm tăng rủi ro từ bụi, độ ẩm hoặc các tác nhân bên ngoài. Do đó, không tồn tại một thiết kế tối ưu, mà chỉ có giải pháp phù hợp với từng điều kiện vận hành cụ thể.

Yêu cầu về quản lý nhiệt
Quản lý nhiệt không phải là một yêu cầu riêng biệt đối với TMS, mà là một phần khi thiết kế vỏ bảo vệ cho hệ thống BESS.

Cách lớp vỏ được thiết kế sẽ quyết định luồng nhiệt di chuyển như thế nào bên trong nó. Trong các hệ thống làm mát bằng không khí, việc bố trí cửa hút và cửa xả, hướng dòng khí và sự phân bố không gian giữa các rack sẽ ảnh hưởng trực tiếp đến hiệu quả làm mát. Nếu luồng khí không được kiểm soát tốt, các điểm nóng cục bộ có thể xuất hiện, dẫn đến sự chênh lệch nhiệt độ giữa các cell và làm giảm tuổi thọ pin.

Trong các hệ thống làm mát bằng chất lỏng, lớp vỏ vẫn đóng vai trò quan trọng trong việc bố trí đường ống, kiểm soát rò rỉ và đảm bảo cách nhiệt giữa các khu vực khác nhau.

Một vỏ bảo vệ được thiết kế tốt không chỉ giúp hệ thống quản lý nhiệt hoạt động hiệu quả hơn, mà còn giảm năng lượng tiêu thụ cho làm mát, một yếu tố quan trọng trong tổng hiệu suất của BESS.

Yêu cầu về quản lý khí và áp suất
Khi xảy ra thermal runaway, pin có thể sinh ra một lượng lớn khí dễ cháy và độc hại trong thời gian rất ngắn. Nếu lớp vỏ không được thiết kế để xử lý tình huống này, áp suất bên trong có thể tăng nhanh và dẫn đến nguy cơ nổ.

Do đó, lớp vỏ cần tích hợp các cơ chế quản lý khí và áp suất, bao gồm các điểm xả áp, phá áp hoặc các hệ thống dẫn hướng dòng khí. Mục tiêu không chỉ là xả khí ra ngoài, mà là kiểm soát hướng và tốc độ xả để giảm thiểu rủi ro cho khu vực xung quanh.

Ngoài ra, việc phát hiện sớm sự tích tụ khí cũng là một phần quan trọng trong thiết kế lớp vỏ. Vị trí đặt cảm biến, cách dòng khí di chuyển và các điểm tích tụ tiềm năng đều phải được tính toán ngay từ đầu.

Hệ thống phòng cháy chữa cháy
Thiết kế vỏ bảo vệ cần tính đến cách phát hiện và xử lý cháy trong từng khoang cụ thể. Việc chia lớp vỏ thành các vùng hoặc khoang độc lập có thể giúp hạn chế sự lan truyền của sự cố. Đồng thời, vật liệu cấu thành vỏ cũng cần có khả năng chống cháy và chịu nhiệt trong một khoảng thời gian nhất định.

Một điểm quan trọng là lớp vỏ không chỉ phục vụ việc dập cháy, mà còn phải đảm bảo rằng các biện pháp này không gây ra rủi ro thứ cấp, ví dụ như áp suất tăng đột ngột hoặc phản ứng không mong muốn với các thành phần trong pin.

Các loại vỏ bảo vệ phổ biến trong hệ thống BESS
Trong thực tế, các loại vỏ bảo vệ khác nhau phản ánh các cách tiếp cận khác nhau đối với cùng một bài toán.

Vỏ dạng cabinet nhỏ thường được sử dụng trong các hệ thống quy mô nhỏ, nơi yêu cầu tích hợp cao và dễ triển khai. Trong khi đó, vỏ container tiêu chuẩn hóa là lựa chọn phổ biến cho các hệ thống lớn nhờ tính module hóa và khả năng vận chuyển.

Tuy nhiên, container không phải lúc nào cũng là giải pháp tối ưu. Hình dạng cố định của container có thể hạn chế khả năng tối ưu luồng khí hoặc bố trí thiết bị. Vì vậy, trong một số dự án, vỏ bảo vệ của BESS được thiết kế dưới dạng công trình riêng hoặc module tùy chỉnh để đạt hiệu quả vận hành tốt hơn.

Mỗi dạng vỏ bảo vệ tương ứng với một cách tiếp cận khác nhau trong thiết kế hệ thống. Vỏ dạng container sẽ tối ưu cho khả năng vận chuyển và mở rộng theo module, nhưng bị giới hạn về không gian và luồng khí. Trong khi đó, các hệ thống tích hợp trong công trình cho phép kiểm soát môi trường tốt hơn và linh hoạt hơn trong bố trí, nhưng đi kèm với chi phí đầu tư và độ phức tạp cao hơn. Điều này cho thấy lựa chọn về vỏ bảo vệ không chỉ là vấn đề hình thức, mà là quyết định mang tính chiến lược trong quá trình thiết kế BESS.

Tiêu chuẩn và yêu cầu thiết kế
Thiết kế lớp vỏ phải tuân theo nhiều tiêu chuẩn liên quan đến bảo vệ môi trường, an toàn cháy nổ và độ bền cơ học. Các chỉ số như IP rating (1) giúp xác định mức độ bảo vệ khỏi bụi và nước, trong khi các tiêu chuẩn thử nghiệm liên quan đến thermal runaway cung cấp cơ sở để đánh giá khả năng chịu đựng sự cố.
(1) IP rating (Ingress Protection rating) là tiêu chuẩn dùng để đánh giá mức độ bảo vệ của một thiết bị hoặc enclosure trước hai tác nhân chính từ môi trường bên ngoài: Vật rắn (bụi, cát, vật thể nhỏ) và chất lỏng (nước, hơi ẩm, tia nước…)

Ngoài ra, các yêu cầu về tải trọng gió, động đất và điều kiện môi trường cũng đóng vai trò quan trọng, đặc biệt với các hệ thống ngoài trời quy mô lớn.

Những tiêu chuẩn này không chỉ là yêu cầu pháp lý, mà còn là cơ sở để thiết kế vỏ bảo vệ một cách có hệ thống và giảm thiểu rủi ro trong vận hành thực tế.

Xu hướng phát triển
Khi BESS trở nên phổ biến hơn, vỏ bảo vệ cũng chuyển từ một cấu trúc thụ động sang một thành phần có tính chủ động cao hơn.

Các công cụ mô phỏng được sử dụng để tối ưu luồng khí và phân bố nhiệt ngay từ giai đoạn thiết kế. Các lớp vỏ hiện đại tích hợp ngày càng nhiều cảm biến để theo dõi điều kiện bên trong theo thời gian thực, từ đó hỗ trợ vận hành và bảo trì dự đoán.

Bên cạnh đó, xu hướng tích hợp cũng đang gia tăng, với các vỏ bảo vệ được thiết kế như một giải pháp hoàn chỉnh, thay vì chỉ là một phần riêng lẻ. Điều này giúp giảm độ phức tạp trong triển khai và đảm bảo tính đồng bộ của toàn hệ thống.

Kết luận
Nếu các thành phần như pin hay PCS quyết định cách BESS hoạt động về mặt điện, thì lớp vỏ sẽ quyết định cách hệ thống tồn tại và vận hành trong thế giới thực.

Đây là thành phần giúp hạn chế các ảnh hưởng điều kiện môi trường, các yếu tố cơ khí và các tình huống sự cố đến quá trình hoạt động của BESS. Một vỏ bảo vệ được thiết kế tốt không chỉ giúp hệ thống hoạt động hiệu quả hơn, mà còn kéo dài tuổi thọ và giảm thiểu rủi ro trong suốt vòng đời vận hành.
