NHẬT BẢN – Khi đánh giá một đầu kẹp dụng cụ (tool holder), các kỹ sư gia công thường kiểm tra thông số TIR (1) được nhà sản xuất công bố rồi tiếp tục các bước khác. Một đầu kẹp được công bố có độ đảo 0.0001 inch nghe có vẻ là nền tảng rất tốt cho gia công chính xác, và nếu xét riêng lẻ thì đúng là như vậy. (1) TIR (Total Indicated Runout) hay Độ đảo tổng chỉ thị là tổng mức dao động được ghi nhận bởi đồng hồ so khi một chi tiết quay đủ một vòng quanh trục chuẩn. TIR được xác định bằng chênh lệch giữa giá trị lớn nhất và nhỏ nhất trên đồng hồ so, qua đó phản ánh mức độ sai lệch của bề mặt chi tiết so với trạng thái quay lý tưởng. Chỉ số này thường được sử dụng để kiểm tra độ chính xác của trục, ổ trục, spindle và nhiều bộ phận quay trong máy móc.

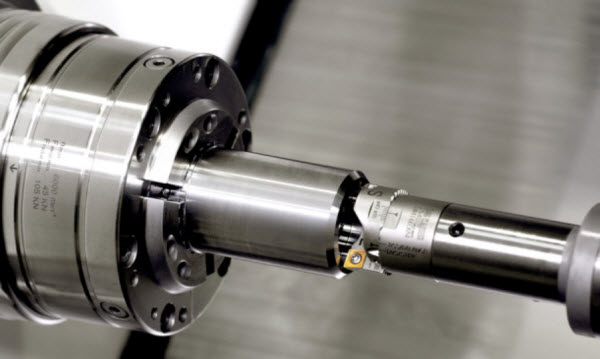

Tuy nhiên, ngay khi bạn tạo thành một cụm dụng cụ mô-đun bằng cách bổ sung một thanh nối dài, một đầu giảm hoặc một collet (2), con số đó không còn phản ánh độ đảo thực tế của toàn bộ cụm lắp ráp tại đầu cắt của dụng cụ. (2) Collet là một công cụ thiết yếu trong việc kẹp và giữ chặt các dụng cụ như mũi khoan, dao phay, mũi doa, trục chính và mũi taro trên máy CNC
Việc hiểu cách các dung sai cộng dồn có thể tạo ra sai số tăng mạnh tại đầu dụng cụ, cũng như cách tính TIR, là yếu tố then chốt để đảm bảo độ chính xác của hệ thống dụng cụ mô-đun.
Cách tính Độ đảo tổng chỉ thị Độ đảo tổng chỉ thị đo mức độ lệch của một dụng cụ đang quay so với đường tâm quay lý tưởng của nó. Các nhà sản xuất công bố thông số TIR của từng linh kiện riêng lẻ trong điều kiện kiểm soát tiêu chuẩn. Trong khi đó, Độ đảo tổng chỉ thị tích lũy của cụm lắp ráp là giá trị TIR tại mép cắt sau khi nhiều thành phần được lắp ráp thành một cụm hoàn chỉnh.
Mỗi bề mặt tiếp xúc trong cụm lắp ráp đều tạo ra phần đóng góp riêng vào độ đảo. Các giá trị này cộng dồn với nhau và trong nhiều trường hợp có thể vượt xa tổng các thông số riêng lẻ.Để tính TIR tích lũy, hãy giả định rằng mỗi thành phần đều tạo ra đúng mức TIR tối đa mà nhà sản xuất công bố, sau đó cộng tất cả các giá trị này lại. Đây là cách tính cho kịch bản xấu nhất.
Ví dụ, một cụm dụng cụ mô-đun gồm các thành phần sau: – Đầu kẹp dụng cụ: 0.0001 inch TIR – Thanh nối dài: 0.0001 inch TIR – Đầu giảm: 0.0002 inch TIR – Collet: 0.0001 inch TIR
TIR tích lũy trong trường hợp xấu nhất: 0.0001 + 0.0001 + 0.0002 + 0.0001 = 0.0005 inch
Giá trị này lớn gấp năm lần độ đảo của riêng đầu kẹp, mặc dù từng thành phần đều có thông số kỹ thuật rất chặt chẽ. Nếu chỉ cần một trong các thành phần bị mòn, vệ sinh không đúng cách hoặc có chất lượng thấp hơn, giá trị TIR thực tế sẽ còn cao hơn nữa.
Phương pháp RSS để ước tính TIR Đối với các cụm lắp ráp mà việc áp dụng phương pháp tính toán theo xác suất thống kê là phù hợp, chẳng hạn khi cụm lắp ráp có số lượng lớn chi tiết và có thể chấp nhận một số trường hợp hiếm gặp rơi vào điều kiện bất lợi nhất, phương pháp căn bậc hai của tổng bình phương (Root Sum of Squares – RSS) có thể là lựa chọn phù hợp hơn.
Công thức: TIR tích lũy = √(T1² + T2² + T3² + T4²)
Áp dụng với các giá trị ở ví dụ trên: √(0.0001² + 0.0001² + 0.0002² + 0.0001²) = 0.000265 inch
Phương pháp RSS đưa ra kết quả có xác suất xảy ra cao theo thống kê thay vì giá trị tuyệt đối trong trường hợp xấu nhất. Đối với gia công chính xác, cách tính theo trường hợp xấu nhất vẫn an toàn hơn, đặc biệt khi giới hạn dung sai rất nghiêm ngặt và chi phí loại bỏ sản phẩm lỗi ở mức cao.
Kiểm tra TIR để đảm bảo độ chính xác của dụng cụ mô-đun Việc tính toán TIR tích lũy theo lý thuyết chỉ là bước khởi đầu. Đo giá trị TIR tích lũy thực tế sẽ giúp xác nhận kết quả tính toán, đồng thời chỉ ra chính xác vị trí mà cụm lắp ráp đang mất đi độ chính xác.
Hãy lắp cụm dụng cụ từng thành phần một và đo TIR sau mỗi lần bổ sung thêm linh kiện. Việc ghi lại kết quả ở từng bước sẽ giúp xác định mức tích lũy của từng thành phần vào tổng sai số. Tuy nhiên, cần lưu ý rằng TIR có tính định hướng. Các sai số có thể cộng dồn hoặc triệt tiêu một phần lẫn nhau tùy theo hướng lệch của chúng. Sau khi hoàn tất việc lắp ráp, hãy đo càng gần mép cắt càng tốt trong điều kiện an toàn, vì độ đảo sẽ tăng theo chiều dài của cụm dụng cụ. So sánh giá trị cuối cùng với yêu cầu kỹ thuật. Nếu vượt quá giới hạn cho phép, quá trình kiểm tra sẽ xác định thành phần gây sai số lớn nhất để bạn thay thế hoặc xoay lại vị trí của nó nhằm giảm sai số tích lũy.
Vì sao sai số tích lũy tăng nhanh hơn bạn nghĩ? Trong các cụm lắp ráp thực tế, độ đảo không chỉ cộng dồn theo tuyến tính mà còn có thể tăng gần như theo cấp số nhân tại đầu dụng cụ. Nguyên nhân đến từ một đặc tính rất dễ bị bỏ qua là hiệu ứng đòn bẩy.
Độ đảo là một sai lệch góc được đo tại một vị trí xác định. Khoảng cách từ điểm đo đến điểm quay càng lớn thì độ lệch thực tế càng tăng. Một thanh nối dài cũng sẽ khuếch đại mọi sai số đã tồn tại ở các thành phần phía sau, vì đầu dụng cụ lúc này nằm xa hơn so với đường tâm của trục chính. Cụm lắp ráp càng dài thì sai số của từng thành phần càng được khuếch đại mạnh tại mép cắt. Đó là lý do vì sao việc tăng chiều dài dụng cụ bằng thanh nối dài hay đầu giảm không chỉ ảnh hưởng đến hình học mà còn làm giảm độ chính xác gia công.
Chăm sóc đúng cách cụm dụng cụ lắp ghép Trong một hệ thống mô-đun, chất lượng của từng điểm kết nối quyết định việc sai số tích lũy được kiểm soát hay tiếp tục gia tăng. Các yếu tố như bụi bẩn, hao mòn, lực siết không đúng mô-men hoặc chất lượng bề mặt kém đều tạo thêm độ đảo tại từng bề mặt tiếp xúc.
Đó là lý do việc bảo trì đúng cách toàn bộ dụng cụ trong cụm lắp ráp là hết sức quan trọng. Cặn bẩn trong lỗ collet, một vết nứt trên bề mặt côn hoặc ren của đầu giảm bị mòn đều có thể tạo ra độ đảo đáng kể mà sẽ không xuất hiện trong bất kỳ thông số kỹ thuật nào do nhà sản xuất công bố. Làm sạch các bề mặt kết nối trước khi lắp ráp, kiểm tra hư hỏng và thay thế các linh kiện đã mòn đều là những công việc cần thiết để cụm dụng cụ mô-đun luôn hoạt động trong giới hạn TIR cho phép.
Dụng cụ chất lượng tạo nên sự khác biệt Các thành phần nằm gần trục chính nhất có vai trò quan trọng nhất. Sai số xuất hiện tại đầu kẹp sẽ được khuếch đại qua mọi thành phần phía sau trước khi truyền tới đầu dụng cụ. Bắt đầu với một đầu kẹp được mài đạt dung sai chặt chẽ hơn sẽ tạo nền tảng tốt hơn cho toàn bộ cụm lắp ráp. Ngược lại, nếu sử dụng đầu kẹp chất lượng thấp, mọi thành phần phía sau đều phải xử lý một vấn đề mà bản thân chúng không tạo ra.
Nguyên tắc tương tự cũng áp dụng đối với tình trạng của trục chính máy. Đây là điểm khởi đầu của toàn bộ phép tính trước khi bất kỳ thành phần dụng cụ nào được đưa vào hệ thống.
Siết chặt dung sai của hệ thống dụng cụ Thông số TIR trên bảng dữ liệu kỹ thuật chỉ là điểm khởi đầu, chứ không phải là sự đảm bảo cho giá trị đạt được tại mép cắt. Trong một cụm đầu kẹp dụng cụ mô-đun, các dung sai sẽ cộng dồn, các sai lệch góc sẽ được khuếch đại theo chiều dài và kết quả tại đầu dụng cụ có thể vượt xa những gì mà bất kỳ thông số riêng lẻ nào thể hiện. Việc tính toán TIR tích lũy trước khi lắp ráp, kiểm tra lại sau khi hoàn thành và sử dụng các thành phần chất lượng cao được bảo trì đúng cách sẽ giúp hệ thống dụng cụ mô-đun vận hành đúng như thiết kế.
