Đồ gá gia công cơ khí

Tháng Một 19 07:00 2019

Đồ gá là trang bị công nghệ cần thiết trong quá trình gia công cơ khí, kiểm tra và lắp ráp sản phẩm cơ khí, dùng để xác định vị trí của phôi so với dụng cụ cắt và giữ chặt phôi ở vị trí dưới tác dụng của lực cắt trong khi gia công.

Đồ gá góp phần nâng cao mức độ cơ khí hóa và tự động hóa của quá trình sản xuất cơ khí chính xác. Trên các máy công cụ để cắt gọt được đểu phải tiến hành quá trình gá lắp chi tiết. Do đó đồ gá là một trang bị công nghệ không thể thiếu trong quá trình gia công trên máy cắt kim loại. Cần phải có đồ gá đạt tiêu chuẩn: định vị và kẹp chặt tốt.

Chức năng đồ gá
– Bảo đảm vị trí chính xác giữa phôi và dụng cụ cắt.
– Giảm thời gian phụ và thời gian máy.
– Tận dụng và mở rộng khả năng công nghệ của máy.
– Giảm cường độ lao động của công nhân.
– Giảm thấp yêu cầu bậc thợ.

Phân loại đồ gá:
* Theo tính chất vạn năng:
– Đồ gá vạn năng: là đồ gá có thể sử dụng cho nhiều loại chi tiết khác nhau. Đồ gá vạn năng như vấu kẹp, êtô, đầu phân độ, bàn gá quay …
– Đồ gá chuyên dùng: là đồ gá chỉ duy nhất sử dụng cho một loại chi tiết.

vau-kepVấu kẹp

etoÊtô

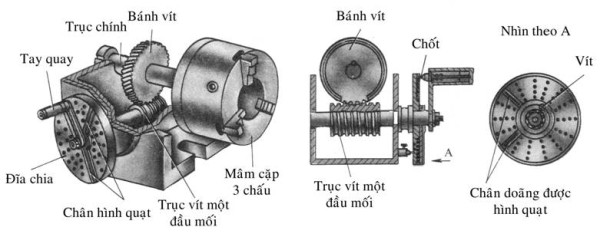

Đầu phân độ

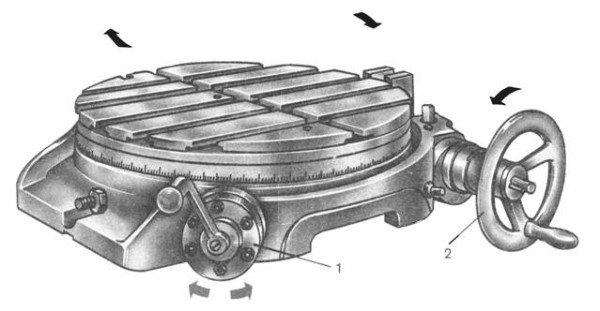

Bàn gá quay

* Theo công dụng:
– Đồ gá gia công : đồ gá phay, đồ gá tiện, …
– Đồ gá lắp rắp.
– Đồ gá kiểm tra.

* Theo nguyên tắc truyền lực kẹp:
– Đồ gá cơ khí.
– Đồ gá khí nén, thủy lực.
– Đồ gá điện từ.
– Đồ gá chất dẻo.

do-gaĐồ gá

ga-cong-do-gaGia công đồ gá

(Nguồn: Cty cổ phần máy đóng gói Mikyo/ www.ptvietnam.vn)
